Elektron mil rotogravür çap maşını çap dəqiqliyini və çevik qablaşdırma səmərəliliyini necə artıra bilər

Yaşıl Ohminkişaf etdirirElektron mil rotoqravür çap maşınıçevik qablaşdırma materialları üzərində dəqiq çoxrəngli çap etmək istəyən istehsalçılar üçün. Servo idarəedici idarəetmə, koordinasiya edilmiş gərginliyin idarə edilməsi və dəqiq rəng qeydiyyatı ilə bu avadanlıq ardıcıl çap keyfiyyətini və roll-to-roll istehsalını dəstəkləyir.

Elektron mil rotoqravür çap maşını plastik filmlər, kağızlar və digər uyğun rulon materiallarda dəqiq, təkrarlanan çoxrəngli çapı təmin etmək üçün nəzərdə tutulmuşdur. Sürücü sistemlərini yalnız ənənəvi mexaniki şaft birləşmələrinə etibar etmək əvəzinə elektron şəkildə əlaqələndirməklə, operatorlara çap prosesi boyunca veb hərəkətini və rəng qeydiyyatını idarə etməyə kömək edir. Bu məqalə texnologiyanın necə işlədiyini, onun əsas komponentlərini, uyğun substratları, əsas spesifikasiyaları və avadanlıq seçimi üçün praktiki mülahizələri izah edir. O, həmçinin Green Ohm-un maşın konfiqurasiyasının çevik qablaşdırma istehsalını necə dəstəkləyə biləcəyini və alıcıların yeni çap xəttinə investisiya etməzdən əvvəl nələri qiymətləndirməli olduğunu araşdırır.

Mündəricat

1. Elektron mil rotogravür çap maşını nədir?
2. Elektron mil texnologiyası necə işləyir?
3. Hansı Xüsusiyyətlər Çap Performansına təsir edir?
4. Maşın hansı materialları çap edə bilər?
5. Əsas Texniki Xüsusiyyətlər Hansılardır?
6. Bu Çap Avadanlığı Harada İstifadə Edilir?
7. Alıcılar düzgün maşını necə seçməlidirlər?
8. Operatorlar Davamlı Performansı necə qoruya bilərlər?
9. Tez-tez verilən suallar
10. Nəticə

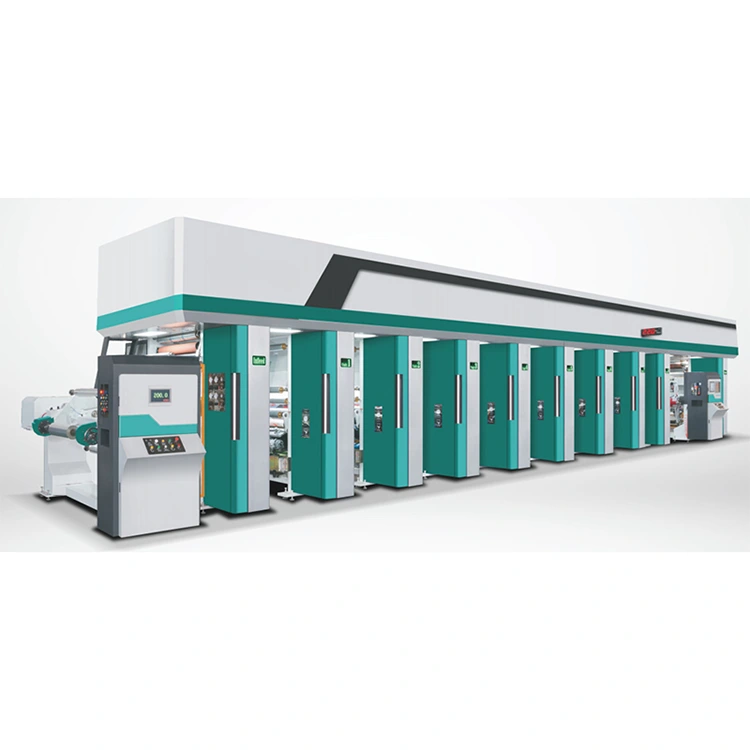

1. Elektron şaftlı rotoqravür çap maşını nədir?

Elektron şaftlı rotoqravür çap maşını çoxsaylı çap vahidlərinin hərəkətini idarə etmək üçün elektron şəkildə əlaqələndirilmiş sürücülərdən istifadə edən sənaye çap sistemidir. O, davamlı material rulonlarında dəqiq çoxrəngli çapı dəstəkləmək üçün qurulmuş qravür çap prosesini müasir servo və avtomatlaşdırma texnologiyaları ilə birləşdirir.

Adi qravür çapda həkk olunmuş silindrlər mürəkkəbi ardıcıl çap stansiyalarından keçərkən substratın üzərinə köçürür. Hər bir silindr müəyyən bir rəngi və ya təsvirin bir hissəsini təmsil edir. Bu stansiyalar arasında dəqiq sinxronizasiya vacibdir, çünki veb-hərəkətdə hətta kiçik bir sapma görünən rəng uyğunsuzluğuna səbəb ola bilər.

Elektron şaft idarəsi idarəetmə sistemi vasitəsilə müvafiq sürücü oxlarını koordinasiya edərək, onların tələb olunan sürətini və mövqe əlaqələrini saxlamağa kömək edir. Bu yanaşma, maşın konfiqurasiyasından asılı olaraq mexaniki əlaqəli tənzimləmələrlə müqayisədə sinxronizasiya və tənzimləməni sadələşdirə bilər.

Yaşıl Ohm plastik filmlər, kağızlar və digər uyğun rulon materiallarda çoxrəngli çap üçün nəzərdə tutulmuş elektron şaftlı qravür çap həllini təklif edir. Onun konfiqurasiyası çevik qablaşdırma istehsalının praktik tələblərinə cavab vermək üçün servo idarə olunan çapı, kompüterləşdirilmiş qeydiyyatı və gərginliyə nəzarəti birləşdirir.

2. Elektron mil texnologiyası necə işləyir?

Çap prosesi, açma qurğusu bir rulon substratı maşına daxil etdikdə başlayır. Şəbəkə həkk olunmuş silindrlərin mürəkkəbi materiala köçürdüyü çap stansiyalarından keçir. Hər çap mərhələsindən sonra substrat növbəti stansiyaya və ya geri sarma qurğusuna keçməzdən əvvəl qurutma bölməsindən keçir.

Elektron koordinasiya materialın hərəkətinə cavabdeh olan sürücüləri sinxronlaşdıraraq və çap silindrlərini işlətməklə bu prosesi dəstəkləyir. Proqramlaşdırıla bilən məntiq tənzimləyicisi (PLC), servo ilə idarə olunan gərginliyə nəzarət və qeydiyyat tənzimləmələri sabit istehsal şəraitinin saxlanmasına kömək etmək üçün birlikdə işləyir.

1. Açılış:Rulon quraşdırılır və substrat nəzarət edilən gərginlik altında maşına verilir.
2. Veb təlimatı:Material çap xətti boyunca nəzərdə tutulan yolu izləyir və ardıcıl yerləşdirməni saxlamağa kömək edir.
3. Mürəkkəb köçürməsi:Həkk olunmuş çap silindrləri lazımi mürəkkəb nümunələrini substrata köçürür.
4. Rəng qeydiyyatı:Qeydiyyata nəzarət elementləri ardıcıl rəngli təəssüratların mövqelərini əlaqələndirir.
5. Qurutma:Qurutma sistemi mürəkkəb sistemindən və iş şəraitindən asılı olaraq tələb olunan miqdarda həlledici və ya nəm çıxarır.
6. Geri sarma:Çap materialı sonrakı yoxlama, laminasiya, dilimləmə və ya konvertasiya üçün rulonda yığılır.

Həqiqi çap keyfiyyəti təkcə elektron sinxronizasiyadan daha çox şeydən asılıdır. Silindr vəziyyəti, substratın xassələri, mürəkkəb quruluşu, qurutma şəraiti, maşının quraşdırılması və operator prosedurları hamısı hazır nəticəyə təsir göstərir.

3. Hansı Xüsusiyyətlər Çap Performansına Təsir edir?

Servo ilə idarə olunan çapa nəzarət

Servo sürücülər çap oxlarının koordinasiyalı idarə edilməsinə imkan verir və dəqiq sürət və mövqe idarəetməsini dəstəkləyir. Düzgün konfiqurasiya edildikdə, onlar çox rəngli istehsal zamanı qeydiyyat sapmalarını azaltmağa və quraşdırma düzəlişlərini daha idarə edilə bilən etməyə kömək edə bilər.

Qapalı Döngü Gərginliyinin İdarə Edilməsi

Çevik plyonkalar və nazik kağızlar şəbəkə gərginliyi qeyri-sabit olduqda uzana, qırışa və ya sürüşə bilər. Green Ohm-un təsvir edilən konfiqurasiyası materialın işlənməsini koordinasiya etmək üçün üç motorlu qapalı dövrəli gərginlik nəzarətindən istifadə edir. Müvafiq gərginlik parametrləri veb hərəkətini azaltmaq və ardıcıl çap ölçülərini saxlamaq üçün vacibdir.

Kompüterləşdirilmiş Rəng Qeydiyyatı

Üfüqi və şaquli qeydiyyat tənzimləmələri fərdi rəng təəssüratlarını uyğunlaşdırmağa kömək edir. Ön qeydiyyat funksiyaları tam istehsal başlamazdan əvvəl quraşdırmanı da dəstəkləyə bilər. Bu imkanlar xüsusilə rəngdən rəngə düzgün uyğunlaşma tələb edən ətraflı qrafika, incə mətn və qablaşdırma dizaynları üçün faydalıdır.

Mürəkkəb Təchizatı və Doktor Blade Quraşdırması

Mürəkkəb ötürmə rulonu çap prosesini mürəkkəblə təmin edir, həkim bıçağı isə silindr səthindən artıq mürəkkəbi çıxarır. Green Ohm, tənzimləmə və bıçaq dəyişikliklərini asanlaşdırmaq üçün hazırlanmış müstəqil idarə olunan həkim bıçağı quruluşunu təsvir edir. Bıçağın düzgün vəziyyəti və mürəkkəbin idarə edilməsi təmiz təsvirin bərpasına kömək edir.

İnteqrasiya edilmiş Qurutma və Təhlükəsizlik Nəzarətləri

Qurutma sistemi mürəkkəb qurumasını dəstəkləmək üçün idarə olunan hava axını və temperaturun idarə edilməsindən istifadə edir. Sensor ekran monitorinqi və nasazlıqların diaqnostikası funksiyaları operatorlara iş şəraitini müşahidə etməyə və problemləri müəyyən etməyə kömək edə bilər. Solvent əsaslı mürəkkəblərlə çap edərkən müvafiq ventilyasiya, solventlə işləmə və maşın təhlükəsizliyi tədbirləri vacib olaraq qalır.

• Elektron şəkildə əlaqələndirilmiş çap sürücüləri.
• Veb sabitliyi üçün qapalı dövrəli gərginliyin idarə edilməsi.
• Üfüqi və şaquli rəng qeydiyyatı düzəlişləri.
• İdarə olunan mürəkkəb tətbiqi üçün nəzərdə tutulmuş mürəkkəb ötürücü və həkim bıçaq sistemləri.
• Qurutma, monitorinq və maşın nasazlığının diaqnostikası funksiyaları.

4. Maşın hansı materialları çap edə bilər?

Substrat uyğunluğu rotoqravür çap maşını seçərkən əsas amildir. Fərqli materiallar fərqli dartılma xüsusiyyətlərinə, səth xüsusiyyətlərinə, qalınlığa və mürəkkəbə yapışma tələblərinə malikdir. Etibarlı nəticələr üçün substratın, silindrin qravürasının, mürəkkəbin və qurutma şəraitinin düzgün birləşməsi lazımdır.

Yaşıl Ohm, elektron mil konfiqurasiyası üçün aşağıdakı material diapazonlarını sadalayır:

Bu diapazonlar istehsalçının sadaladığı material parametrləridir, hər bir çeşidin eyni şəraitdə işləyə biləcəyinə zəmanət deyil. Alıcılar sifariş verməzdən əvvəl nəzərdə tutulan substratı, mürəkkəb sistemini, qalınlığını və istehsal tələblərini təsdiq etməlidirlər.

5. Əsas Texniki Spesifikasiyalar Hansılardır?

Aşağıdakı cədvəl Green Ohm-un YG-8 seriyalı elektron şaftlı rotoqravür çap maşını üçün dərc edilmiş əsas spesifikasiyaları ümumiləşdirir. Dəyərlər satın almadan əvvəl mövcud kotirovkaya və yekun texniki razılaşmaya uyğun olaraq təsdiqlənməlidir.

*İstehsalçının dərc etdiyi spesifikasiya maksimum mexaniki və çap sürəti üçün mm/dəq vahidindən istifadə edir. Yuxarıdakı dəyərlər yalnız sadalanan rəqəmlərin müvəqqəti şərhi kimi m/dəq kimi ifadə edilir. İstehsal planlaması üçün bu rəqəmlərdən istifadə etməzdən əvvəl birbaşa Yaşıl Ohm ilə düzgün vahidləri və nominal iş sürətlərini təsdiqləyin.

850 mm model daha dar veb tələblərinə cavab verə bilər, 1050 mm və 1250 mm modellər isə daha geniş substrat tutumu təmin edir. Müvafiq model yalnız veb genişliyindən deyil, bitmiş paket ölçülərindən, materialdan istifadədən, çap sxemindən, silindr xüsusiyyətlərindən və planlaşdırılan məhsuldan asılıdır.

6. Bu Çap Avadanlığı Harada İstifadə Edilir?

Elektron şaft qravür çapı uzun istehsal dövrlərində təkrarlanan qrafika ehtiyacı olan istehsalçılar üçün aktualdır. Onun uyğunluğu qablaşdırma dizaynından, tələb olunan çap keyfiyyətindən, substratdan, mürəkkəb sistemindən və aşağı axın çevirmə prosesindən asılıdır.

Çevik Qida Qablaşdırması

Qəlyanaltı çantaları, qənnadı qabları, quru qida qablaşdırmaları və digər çevik paketlər üçün istifadə olunan çap filmləri çox vaxt ardıcıl rəng reproduksiyası və aydın qrafika tələb edir. Hazır qablaşdırma strukturu həmçinin qida ilə əlaqə və qablaşdırma tələblərinə cavab verməlidir.

İstehlak mallarının qablaşdırılması

Yuyucu toz doldurma paketləri, fərdi qulluq qablaşdırmaları və məişət məhsulu kisələri marka, məhsul məlumatı və istifadə təlimatlarını çatdırmaq üçün çox rəngli çap filmlərindən istifadə edə bilər.

Kağız əsaslı qablaşdırma

Kağız növü və mürəkkəb sistemi uyğun olduqda, qravür çapı ardıcıl təsvirin bərpasına ehtiyacı olan dekorativ dizaynları, təkrar naxışları və çap qablaşdırma materiallarını dəstəkləyə bilər.

Sənaye Çevik Materialları

Bəzi sənaye qablaşdırma tətbiqləri identifikasiya, məhsul haqqında məlumat və ya vizual fərqləndirmə üçün çap filmlərindən istifadə edir. Alıcılar çap prosesini seçməzdən əvvəl kimyəvi müqaviməti, substratın performansını və son istifadə tələblərini qiymətləndirməlidirlər.

Sonradan laminasiya, kəsmə və ya çanta istehsalına məruz qalacaq qablaşdırma üçün çap keyfiyyəti bütün çevirmə xəttinin performansı ilə birlikdə qiymətləndirilməlidir.

7. Alıcılar Doğru Maşını Necə Seçməlidirlər?

Çap maşınının seçilməsi maksimum sürəti və ya alış qiymətini müqayisə etməkdən daha çoxunu əhatə edir. İstehsal komandaları avadanlığı onların faktiki işlərinə, gözlənilən istifadəyə, əməliyyat mühitinə və texniki xidmət imkanlarına uyğunlaşdırmalıdırlar.

1. Substrat aralığını təsdiqləyin.Film növlərini, qalınlıqlarını, kağız növlərini, səth müalicəsini və gələcəkdə gözlənilən hər hansı material dəyişikliyini müəyyən edin.
2. Lazım olan veb genişliyini təyin edin.İstehsal etdiyiniz qablaşdırma planları üçün lazımlı çap enini, kənar kənarları və materialdan istifadəni hesablayın.
3. Rəngi ​​və qeydiyyat tələblərini göstərin.Rənglərin sayını, təsvirin mürəkkəbliyini, qeydiyyat tolerantlığını və yoxlama metodunu təsdiqləyin.
4. Real istehsal sürətini qiymətləndirin.Yalnız maksimum mexaniki sürətə güvənməkdənsə, substrat, mürəkkəb, silindr təkrarı və qurutma şərtləri ilə gözlənilən işləmə sürətlərini soruşun.
5. Nəzarət sistemini nəzərdən keçirin.Servo konfiqurasiyasını, qeydiyyat tənzimlənməsini, gərginliyə nəzarət davranışını, operator interfeysini, həyəcan siqnallarını və problemlərin aradan qaldırılması dəstəyini aydınlaşdırın.
6. Kommunalları və quraşdırma ehtiyaclarını yoxlayın.Elektrik tutumunu, ventilyasiyanı, qurutma enerjisini, döşəmə sahəsini, egzoz tələblərini və müvafiq təhlükəsizlik qaydalarını qiymətləndirin.
7. Xidmət və təlimi planlaşdırın.Quraşdırma yardımını, operator təlimini, ehtiyat hissələrini, profilaktik təmiri və satışdan sonra cavab tədbirlərini təsdiqləyin.

Sifariş verməzdən əvvəl ətraflı texniki təklif tələb edin və mümkün olduqda, təmsilçi materiallar və sənət əsərlərindən istifadə edərək nümunəvi sınaq təşkil edin. Bu, təklif olunan konfiqurasiyanın faktiki istehsal mühitinə uyğun olduğunu yoxlamağa kömək edir.

8. Operatorlar Davamlı Performansı necə qoruya bilərlər?

Müntəzəm texniki qulluq planlaşdırılmamış fasilələri azaltmağa kömək edir və çap ardıcıllığını qoruyur. Praktik texniki qulluq proqramı istehsalçının istismar kitabçasına əməl etməli və istehsalın intensivliyini, mürəkkəb kimyasını, substratın növünü və ətraf mühit şəraitini nəzərə almalıdır.

• Çap silindrlərini yoxlayın:Zərər, çirklənmə, aşınma və təsvirin ötürülməsinə təsir edə biləcək problemləri yoxlayın.
• Həkim bıçaqlarına qulluq edin:Bıçaq kənarlarını, montajı, təmas şərtlərini və dəyişdirmə intervallarını yoxlayın.
• Gərginlik parametrlərini yoxlayın:Material və ya iş xüsusiyyətlərini dəyişdirərkən açılma, stansiyalararası və geri sarma gərginliyini nəzərdən keçirin.
• Monitor qeydiyyatı:Başlanğıc zamanı, material dəyişikliyindən sonra və istehsal boyu hizalanmanı yoxlayın.
• Təmiz mürəkkəblə işləmə komponentləri:Mürəkkəb dövriyyəsi, qalıqların çıxarılması və həlledici ilə işləmə üçün təsdiq edilmiş prosedurlara əməl edin.
• Qurutma sistemini yoxlayın:Hava axınına, temperatur nəzarətinə, ventilyasiyaya və təhlükəsizlik kilidlərinə nəzarət edin.
• Sürücüləri və idarəetmələri yoxlayın:Servo sistemlər, sensorlar, PLC komponentləri və elektrik birləşmələri üçün tövsiyə olunan yoxlama cədvəlinə əməl edin.
• Əməliyyat məlumatlarını qeyd edin:Davamlı təkmilləşdirməni dəstəkləmək üçün təkrarlanan qüsurları, dayanma müddətini, tullantıları və düzəlişləri sənədləşdirin.

Solvent əsaslı mürəkkəblərdən istifadə edərkən operatorlar maşın istehsalçısının təlimatlarına və müvafiq yanğın, havalandırma, emissiya və əməyin mühafizəsi tələblərinə əməl etməlidirlər. Baxım yalnız təhlükəsiz vəziyyətdə yerləşdirilən avadanlıqla müvafiq təlim keçmiş işçilər tərəfindən aparılmalıdır.

9. Tez-tez verilən suallar

S1: Elektron mil rotogravure çap maşınının əsas üstünlüyü nədir?

Onun əsas üstünlüyü sinxronlaşdırılmış çap vahidlərini və dəqiq rəng qeydiyyatını dəstəkləyən elektron şəkildə əlaqələndirilmiş sürücü idarəetməsidir. Uyğun gərginliyin idarə edilməsi və düzgün quraşdırma ilə birləşərək, bu, çox rəngli rulon-to-roll istehsalında ardıcıllığı yaxşılaşdırmağa və düzəlişləri sadələşdirməyə kömək edə bilər.

S2: Hansı materiallar Green Ohm maşınına uyğun gəlir?

Siyahıda göstərilən materiallara PET, neylon, PE, OPP, BOPP, CPP, PVC, selofan və müəyyən edilmiş qalınlıq və ya əsas çəki diapazonunda kağız daxildir. Faktiki uyğunluq materialın dərəcəsindən, mürəkkəb sistemindən, səthin işlənməsindən və maşın konfiqurasiyasından asılıdır. Satın almadan əvvəl nəzərdə tutulan substrat üçün tələbləri təsdiqləyin.

Q3: YG-8 seriyasının maksimum çap sürəti nədir?

Məhsul səhifəsində maksimum mexaniki sürət 420 və maksimum çap sürəti 400 göstərilir, lakin nəşr olunmuş vahid tipik sənaye xətt sürəti qeydinə uyğun gəlmir. Alıcılar Green Ohm-dan düzgün vahidlərin, nominal şərtlərin və gözlənilən istehsal sürətinin yazılı təsdiqini almalıdırlar.

4-cü sual: YG-8-850, YG-8-1050 və YG-8-1250 arasında necə seçim edə bilərəm?

Əsas sadalanan fərq maksimum veb enidir: müvafiq olaraq 850 mm, 1050 mm və 1250 mm. Qablaşdırma ölçülərinə, iş planına, substratdan istifadəyə və istehsal planlarına görə modeli seçin. Həmçinin mərtəbə sahəsi tələblərini, enerji təchizatı və quraşdırma şərtlərini yoxlayın.

S5: Kotirovka tələb etməzdən əvvəl nə hazırlamalıyam?

Substratın növünü və qalınlığını, veb genişliyini, çap rənglərinin sayını, sənət əsərini və ya nümunəni, silindr təkrar tələblərini, hədəf çıxışını, mürəkkəb sistemini və gözlənilən aşağı axın proseslərini hazırlayın. Bu təfərrüatlar istehsalçıya tələb olunan konfiqurasiyanı qiymətləndirməyə və kotirovka yekunlaşmazdan əvvəl texniki sualları müəyyən etməyə kömək edir.

10. Nəticə

Elektron şaftlı rotoqravür çap maşını koordinasiyalı çoxrəngli çap, idarə olunan veb gərginliyi və təkrarlanan qeydiyyat tələb edən çevik qablaşdırma istehsalçıları üçün dəyərli investisiya ola bilər. Ən yaxşı nəticələr maşın konfiqurasiyasının substrata, rəsm əsərinə, mürəkkəb sisteminə, qurutma tələblərinə və faktiki istehsal hədəflərinə uyğunlaşdırılmasından əldə edilir. Green Ohm-un YG-8 seriyası servo ilə idarə olunan çap nəzarəti, kompüterləşdirilmiş qeydiyyat və inteqrasiya olunmuş materialla işləmə funksiyaları ilə birlikdə sadalanan üç veb eni variantını təklif edir. Yekun qərar qəbul etməzdən əvvəl istehsalçı ilə texniki spesifikasiyalar, istehsal sürəti vahidləri, nümunə çap nəticələri, quraşdırma tələbləri və satış sonrası dəstəyi təsdiqləyin. Substrat tələblərinizi müzakirə etmək, mövcud konfiqurasiyaları müqayisə etmək və ya uyğunlaşdırılmış kotirovka tələb etmək,bizimlə əlaqə saxlayınYaşıl Ohm Elektron Şaft Rotoqravür Çap Maşını məhsul səhifəsi vasitəsilə.
